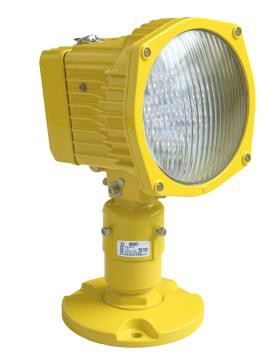

EUL-AP
Zvýšená aplikaceCenter-lineSvětlo
Shoda s normami
CAAC: AC-137-CA-2015-03 SAC: GB/T 7256
ICAO: Příloha 14, svazek 1
IEC: TS 61827
FAA: AC 150/5345-46
NATO: STANAG 3316
Aplikace/použití
přibližovací středové světlo
Rysy
l Patentovaná optická konstrukce pro zajištění plného světelného bodu, když je sklo částečně zakryto pro letištní vyvýšené přibližovací středové světlo.
l Mezinárodní standardní žárovka PK30D s předostřením s přesným polohováním a špičkovou přesností distribuce světla.
l Samouspořádaná optická součást bez nutnosti rekalibrace při výměně žárovky i optických součástí.
l Proprietární konstrukce reflektoru, zpracování šálku se studeným světlem, teplotní změny nezpůsobí žádné praskliny ve skle a filtru.
l Kompaktní konstrukce a atraktivní vzhled, s malou návětrnou plochou a silnou schopností proti vichřicím.
l Hlavní tělo je vyrobeno z hliníkové slitiny s antikorozním povrchem, všechny upevňovací prvky jsou vyrobeny z nerezové oceli, vhodné pro drsné prostředí.
l Vysoce přesné obrábění dílů pro zajištění veškeré rozměrové kvality a přesnosti.
l Kované šroubovatelné zařízení s přesným obráběním, vyhovující normám FAA, zajišťující dobrou stabilitu a spolehlivost.
l Krytí krytí IP65 proti vniknutí svítidla, ochrana interiéru před prachem
l Svítidlo lze připojit k jednomu nebo dvoupalcovému prodlužovacímu pólu, což zajišťuje pohodlnou a bezpečnou instalaci.
l Kalibrátor lze s vysokou přesností instalovat přímo na tělo.
l Údržba bez použití nářadí, snadnější demontáž a výměna žárovky.
l Vyměnitelné, modulárně navržené komponenty, použitelné pro všechny druhy zvýšených jednosměrných světel (halogenový typ), což účinně snižuje zásoby.
Struktura
1. přední kryt | 8.lehké těsnění těla | 15.boční zajišťovací šroub |
2. optický kryt | 9. zadní kryt | 16. základna karoserie |
3. optické těsnění krytu | 10. čep závěsu | 17. stavěcí šroub |
4. reflektor | 11. přední seřizovací šroub | 18. zásuvka lampy |
5. lehké tělo | 12. podložka | 16. vodotěsná žláza |
6. držák lampy | 13. čep závěsu | 20. zástrčka |
7. lam | 14. zadní seřizovací šroub |
Informace o objednávce
Při objednávání prosím uveďte podrobné informace o instalaci, náhradní díly a příslušenství by měly být objednány samostatně s konkrétním číslem objednávky.
Instalace
|
|
Obr. 1. Na prodlužovacím pólu | Obr. 2. Na 12" hluboké základně. |
| |
| Obr. 3. Na přibližovacím stožáru. | |
* Podrobné informace naleznete v instalační příručce
Světelný zdroj
Lampa: Jedna halogenová žárovka 150W / 6.6A Pk30d Prefocus.
Fotometrická data
EUL-AP (bílá),ICAO Obrázek A2-1( Vertikální pokrytí dálkovými světly 0°—11°)
Aplikace | Dálková světla |
Barva | Požadovaný | Skutečný | ||
H |
V | |||||
EUL-AP | ICAO | ± 10° | 0° — 11° | Bílý | 20000 | 23445 |
± 10° | 0.5 °— 11.5 ° | Bílý | 20000 | 21160 | ||
± 10° | 1.5 °— 12.5 ° | Bílý | 20000 | 23579 | ||
± 10° | 2.5 °— 13.5 ° | Bílý | 20000 | 21959 | ||
Údaje o balení
1 zvýšený ligh | Velikost: 220×220×265 mm³ |
| Jednotková čistá hmotnost:1,91 kg | Vzletová hmotnost: 2.33 kg |
Příslušenství
Popis | Objednací číslo | |
1 | Příruba (10 palců) | FL-10 |
2 | Příruba (12 palců) G2 Šroub | FL-12-X-G2 |
3 | Frangible Coupling (2 palce) | FC-02 |
4 | Izolační transformátor (150 W) | ITF-150-066 |
5 | Sekundární Calbe connector style 7 | REC 7 |
6 | Korektor | 954211 |
7 | Izolační transformátor box | TJB-12 |
Náhradní díly
Struc č. | Název dílu | Orde r č. | Popis |
2 | Optický kryt | 31108 | Přední sklo JJD |
3 | Optické těsnění krytu | 41110 | Těsnění předního krytu Gumový pás |
4 | Reflektor | 31108 | Přední sklo JJD |
6 | Držák lampy | 945518 | Zvýšené světlo Držák lampy Držák lampy assy pro PK30D |
7 | Lampa | L64361 · | Předfouknutá halogenová žárovka 150W 6.6A |
8 | Těsnění tělesa lampy | 41111 | Těsnění zadního krytu |
18 | Zásuvka lampy | 41221 | Zásuvka lampy |
19 | Vodotěsná žláza | 48404 | Kovová vodotěsná ucpávka MG18×1.5 |
20 | Styl 6 Zástrčka | HT70603 | Konektor sekundárního kabelu-A6 Dvoužilová zástrčka (plochá |
Závěs | 945519 | Závěs zadního krytu (Assy) |
